标题: 跨时空R2R Battle：歌诗德 R26 vs LINN NUMERIK 「上」
本帖最后由 AudioTOP音频网 于 2023-6-19 11:31 编辑

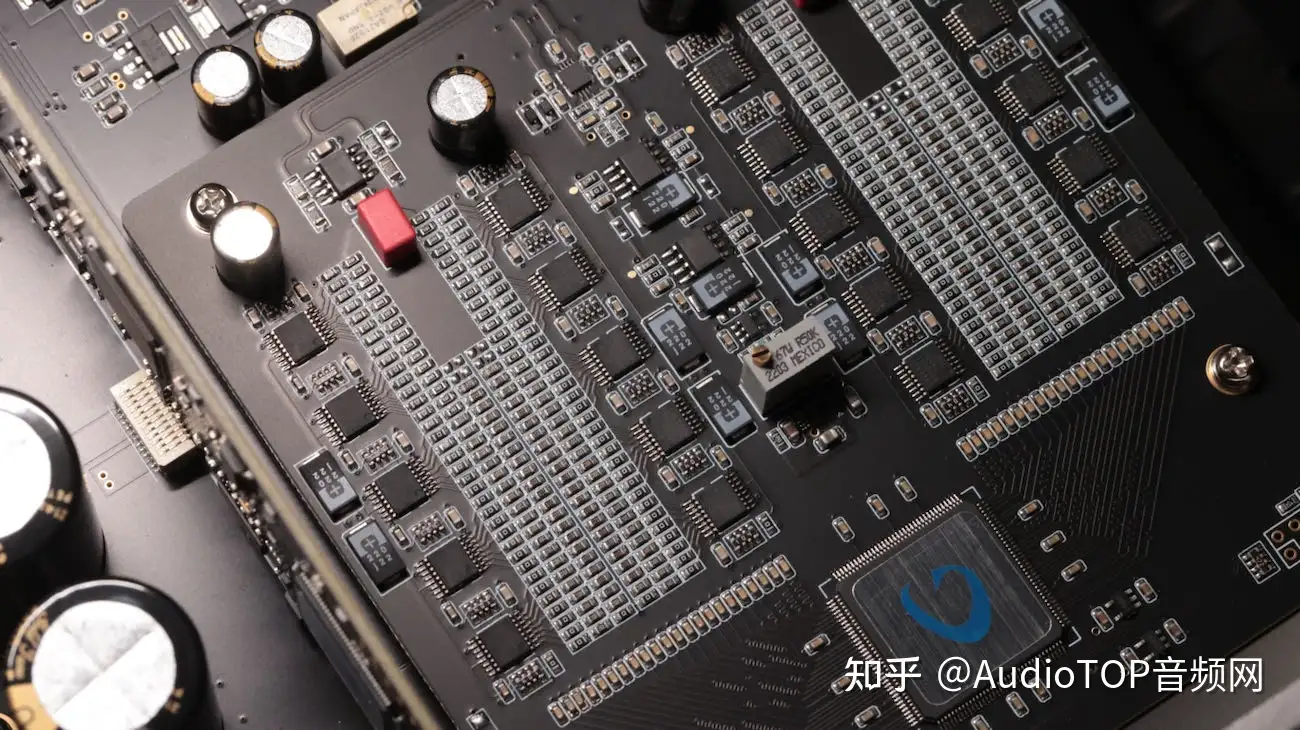

什么是R2R?在绿坛上看到有人发帖如此提问，回帖是五花八门，很多不同答案。其实R2R的形式既可以是专用芯片，也可以是分立电阻网络。R2R的定义取决于电路原理，而不是具体的实现形式。
因为现在已经没有基于R2R芯片的新制解码器产品了，所以当大家说到R2R时，多数情况默认就是指分立电阻网络的R2R解码器，于是分立二字也被省略了。
R2R是一种什么样的解码器范式，AudioTOP在中国电子音响行业协会（CAIA）和耳机大家坛的联合实体书出版项目《耳机百科》的科普文章中有谈到。《耳机百科》在各地的耳机展会上可以领取，也可以网购，感兴趣的读者去看一下。

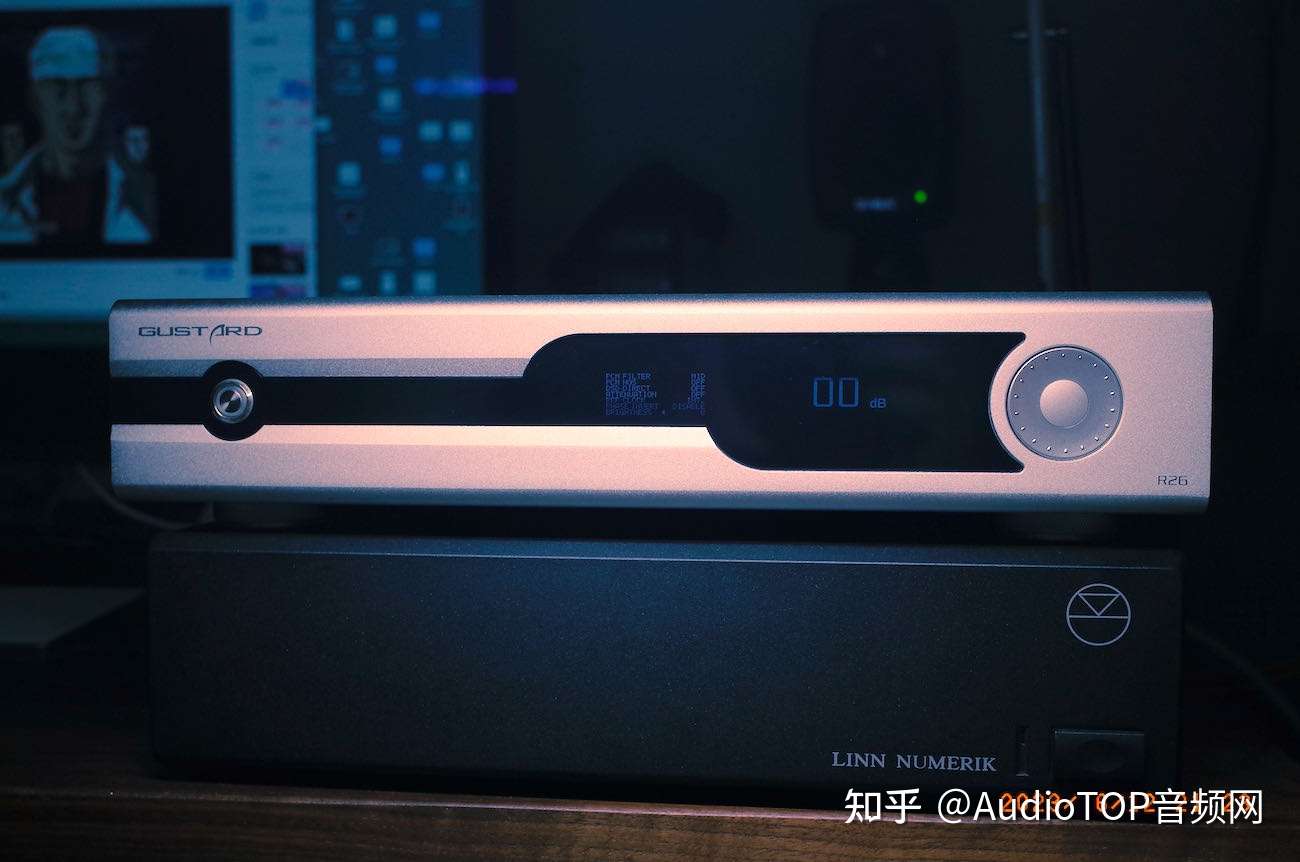

在前两期，AudioTOP测评了海贝音乐的4个Darwin架构的便携音频设备，海贝对R2R系列注入的热情和努力，肉眼可见。本期我们接着要聊的R2R产品，是两台桌面级解码器：
LINN「莲」 NUMERIK
GUSTARD「歌诗德」 R26
莲 NUMERIK
莲是久负盛名的音响厂牌，擅长做音源，就算不玩黑胶的人也听说过LP12。的确，莲是以黑胶唱机出道，立足并构建了音响哲学，以一己之力让大众认识到音源在音响链路中的重要性，以致于它的logo都是唱针划过唱片的显微图。
然而世界在变，上世纪八九十年代，CD要取代黑胶碟之势不可阻挡，业内同行们的CD播放机推出了一茬接一茬。对此莲不能说视而不见，一直在观察和憋大招，直到这部NUMERIK解码器的出现。
NUMERIK解码器是分体式CD播放系统的一部分，是和转盘KARIK打包推出的。在这之前，莲是坚定的LP捍卫者，CD不足以相提并论。“在座各位的CD机都是弟弟，也包括我们自己工程师试制的那些”。但当KARIK-MUMERIK出来后，莲终于承认该系统符合他们对音质的要求和预期，有了对标LP转盘的潜力。自此，莲开始向数字音频转型。
NUMERIK的音频流链路节点是：SAA7274数字接收--DF1700数字滤波--PCM63数模转换。
后两个芯片的应用广泛，大家都很熟了，来自Burr Brown。我们现在知道PCM63成就了很多名机，但实际上它第一次样品性能评估演示是在1990洛杉矶AES音频展会，而1991年的KARIK-NUMERIK其实是它的首发商业应用。没有现成案例可以借鉴，莲自己摸石头过河。

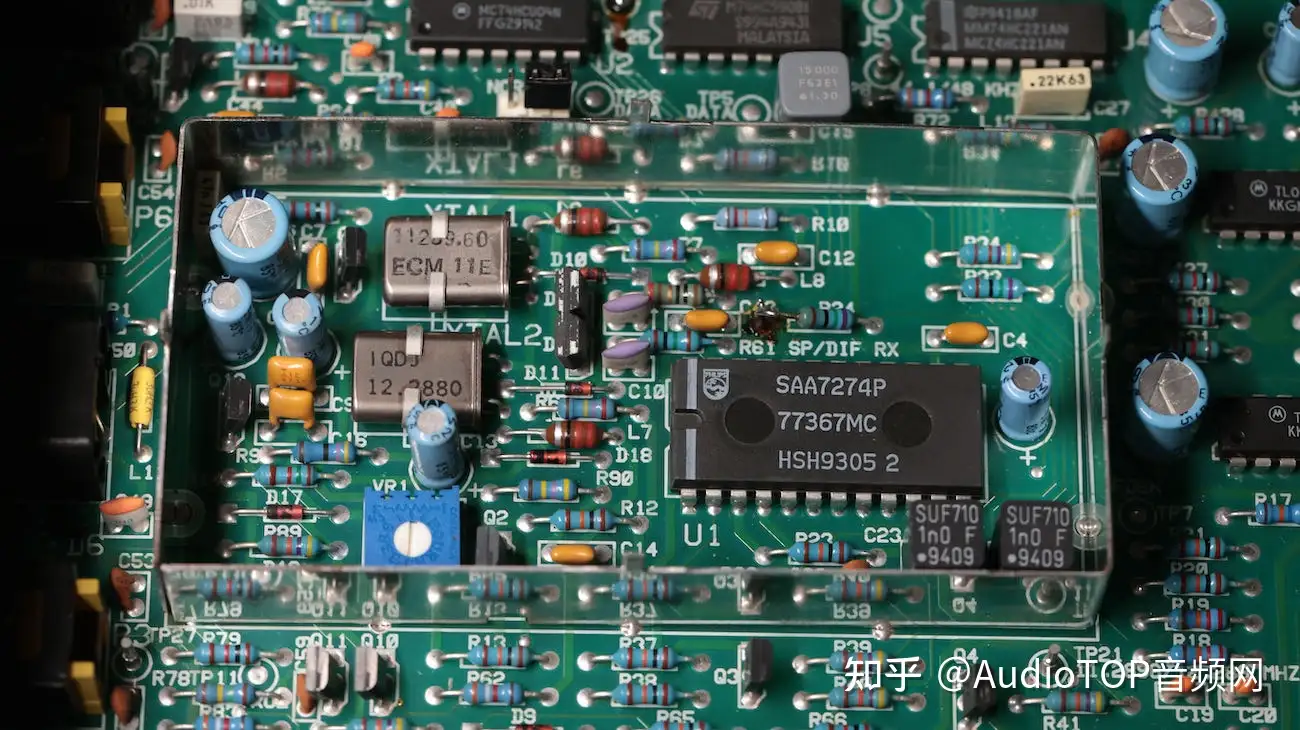

数字接收芯片就很冷门，是来自飞利浦的。因为要和KARIK转盘进行时钟同步，因此数字接收+时钟的设计比较复杂，这部分电路占到了整机电路规模的1/4，其中的核心和敏感元件用金属屏蔽罩做了隔离。

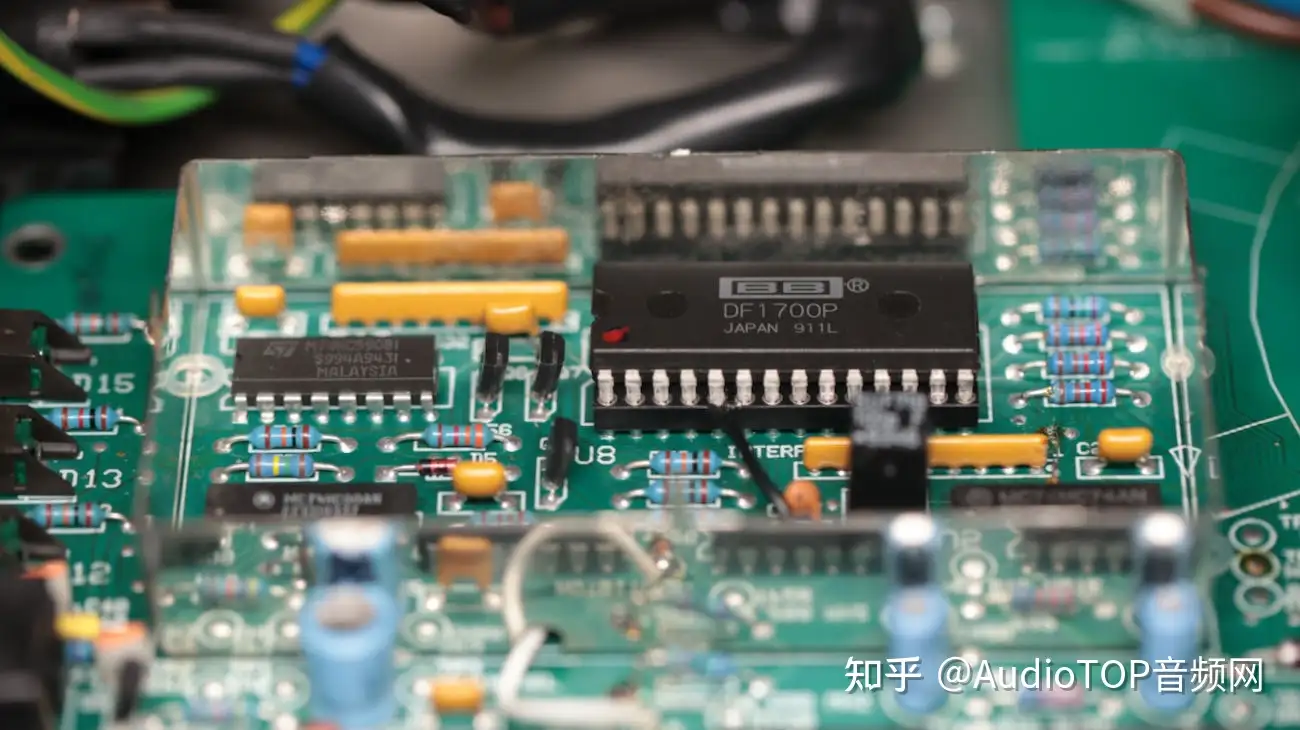

数字滤波器也位于金属屏蔽罩内。

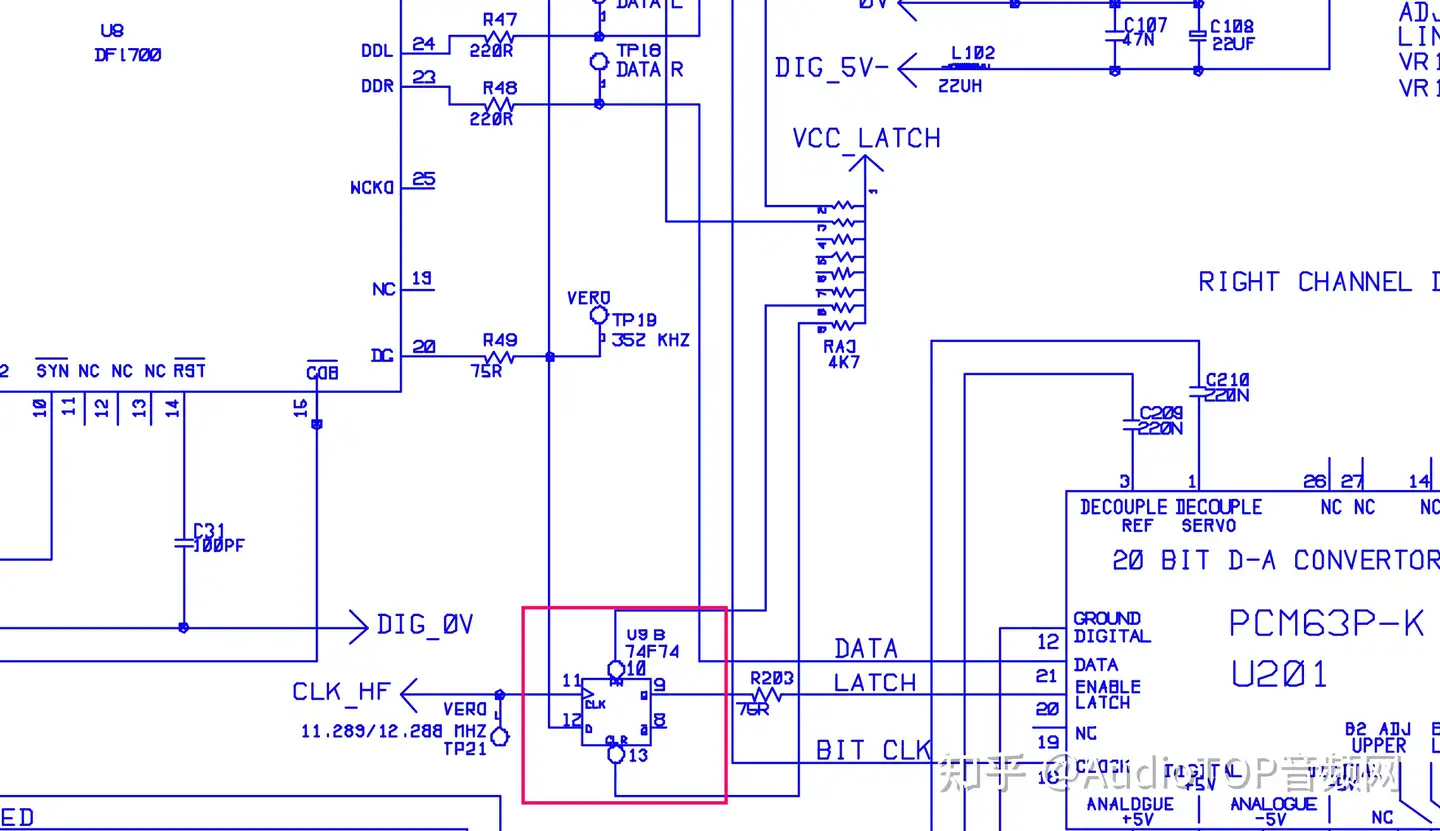

数字滤波器并非像常见的那样直接连到DAC，而是在之间插入了D触发器，对数据波形进行对齐和整形。请注意，这里DF1700的20脚De-Glitch终于被用上了。我以前看到有人问数字滤波器的De-Glitch引脚到底应该怎么使用，没人能回答，因为确实很少看见。那眼前这部NUMERIK就是一个稀有的应用范例，可供参考学习之用。
NUMERIK的生产持续了大约五年，期间小改款的版本有好几个，变化主要集中在主电源和DAC芯片，但基本电路架构和外围元件没什么大变化，电路板也还是那块。

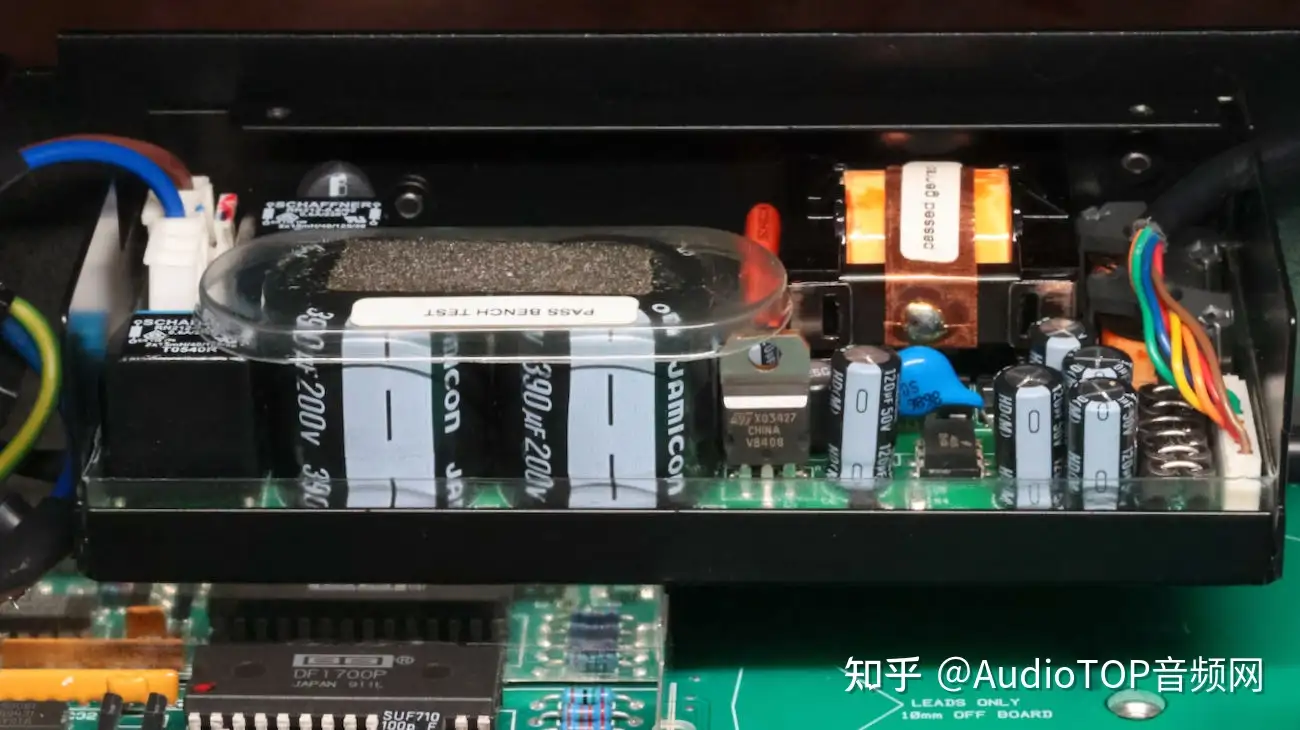

莲是开关电源的早期践行者。NUKERIK最初版本是环形变压器供电，然后过渡到开关电源。从形状和外观判断，开关电源模块单元至少有三版，其中心形的那版可能有雷，尽量别踩，长方盒子的不论银色黑色，相对稳妥。

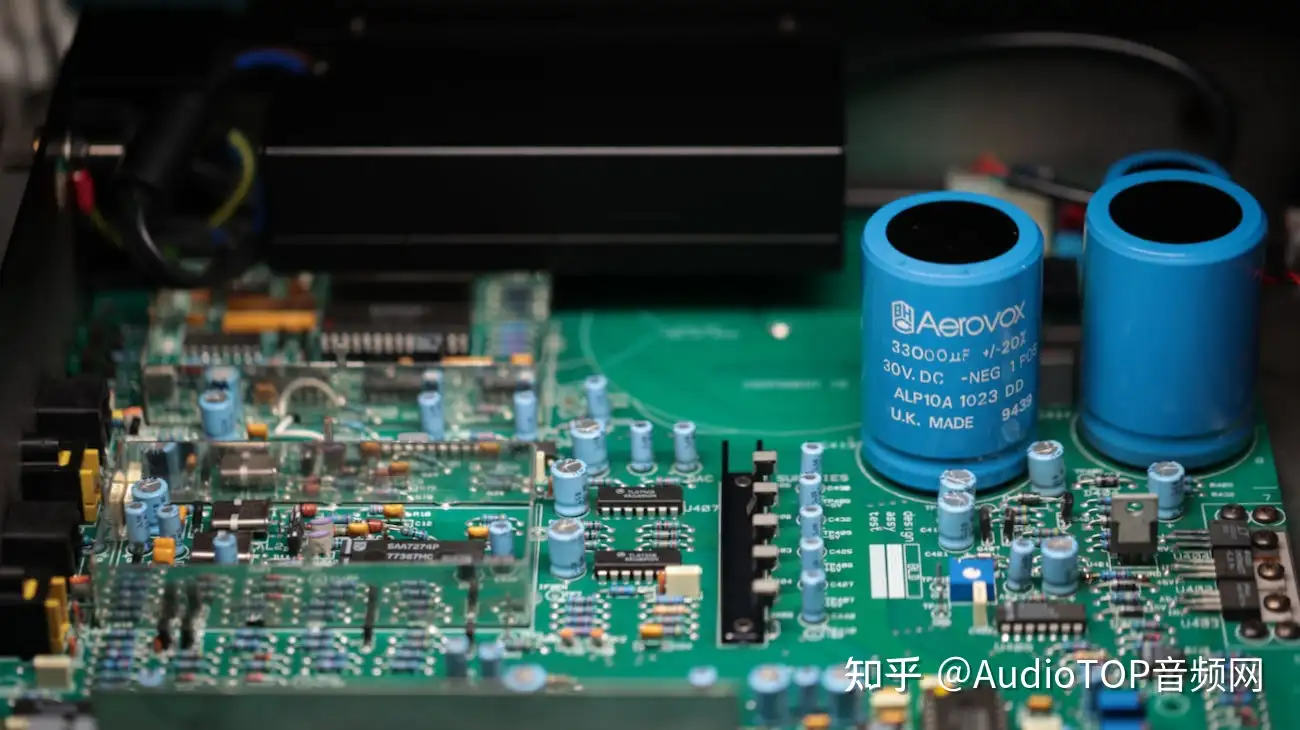

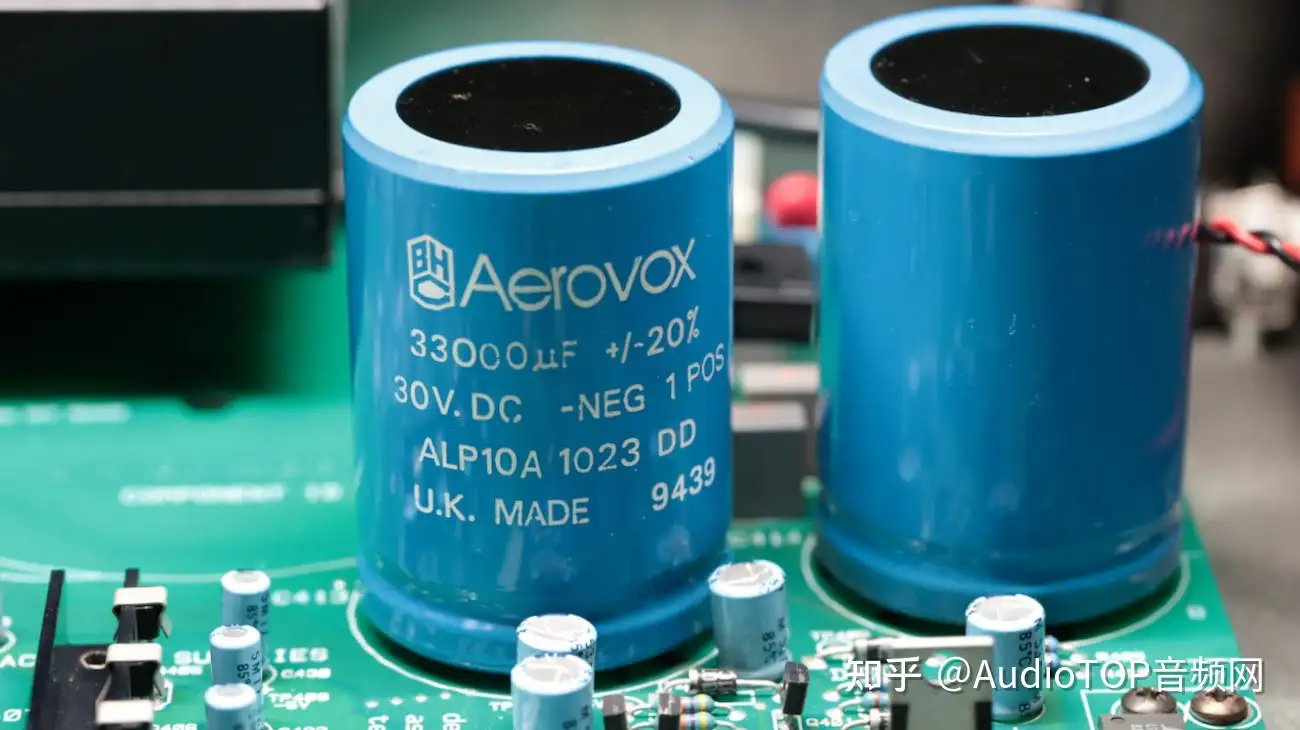

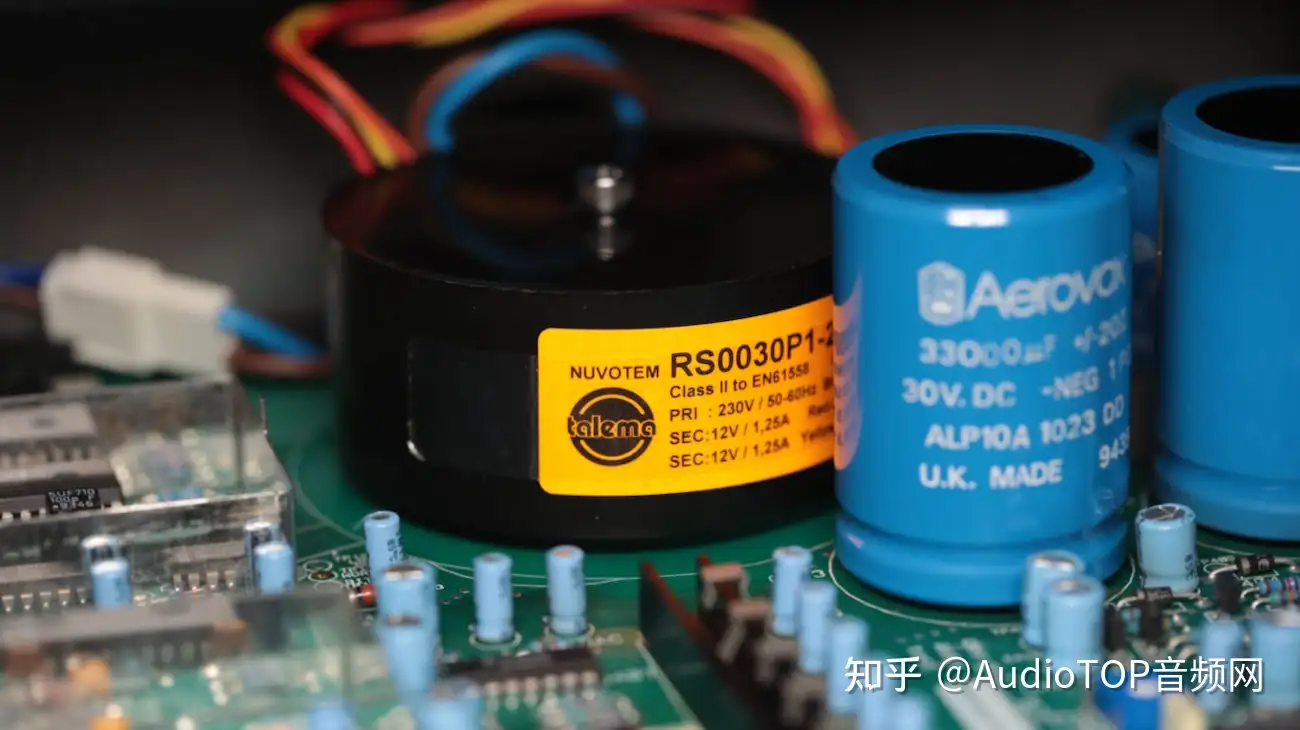

两颗BHC主滤波电解的容量33000μF x2，这个数值甚至比很多功放还要大，大到令人费解，但却提供了一个思路：没人规定解码器不能用大电容。至于小容量电解，则是一水的蓝皮红宝石。

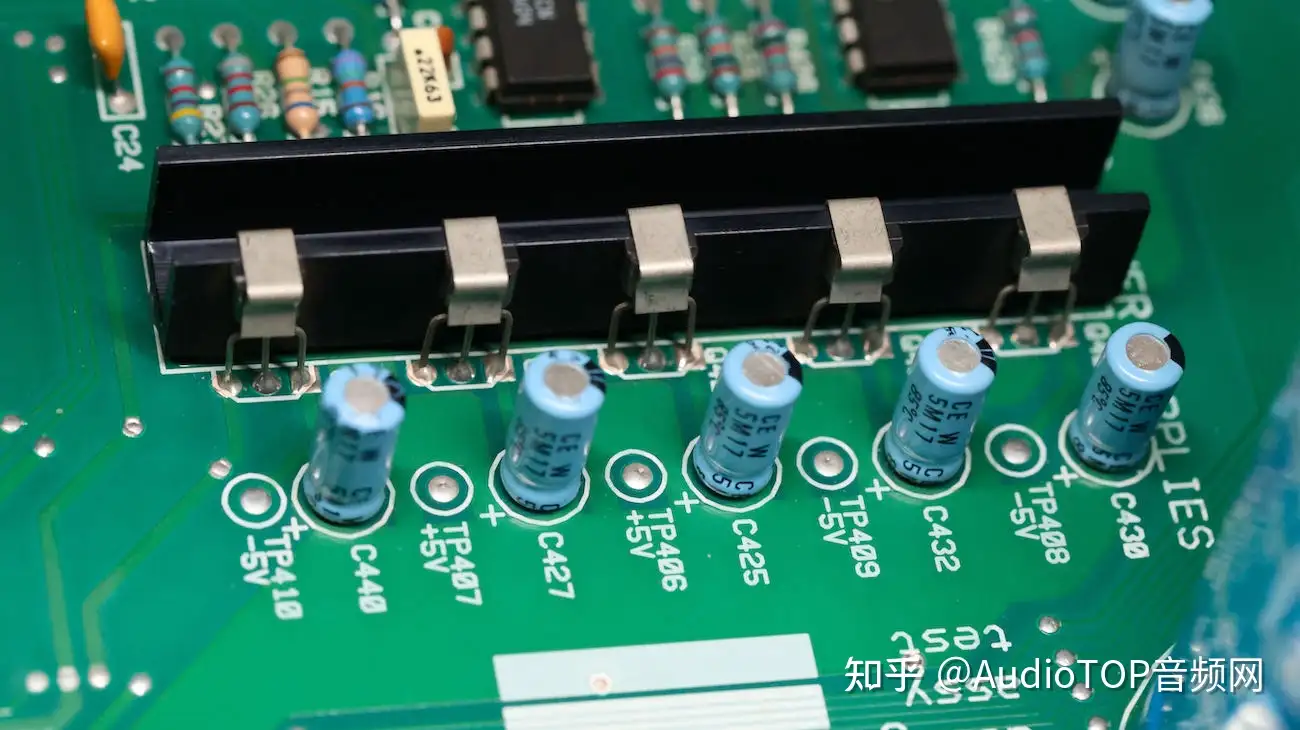

数量很多的稳压单元，我大致点了一下有9个。其中有5个是运放+晶体管的形式，其余4个是三端稳压块。除了以上这些，左右通道的LPF供电端有更简单的晶体管射随作为分布式二级稳压，共4个。
至于DAC芯片的改款，部分原因是上游厂商的驱动。莲这边量产了没多久，然后那边Burr Brown就推出了更新的半导体工艺和更小封装、更低价格的PCM1702（1992年）。Burr Brown一边鼓励客户使用新型号，一边暗戳戳给PCM63涨了价。

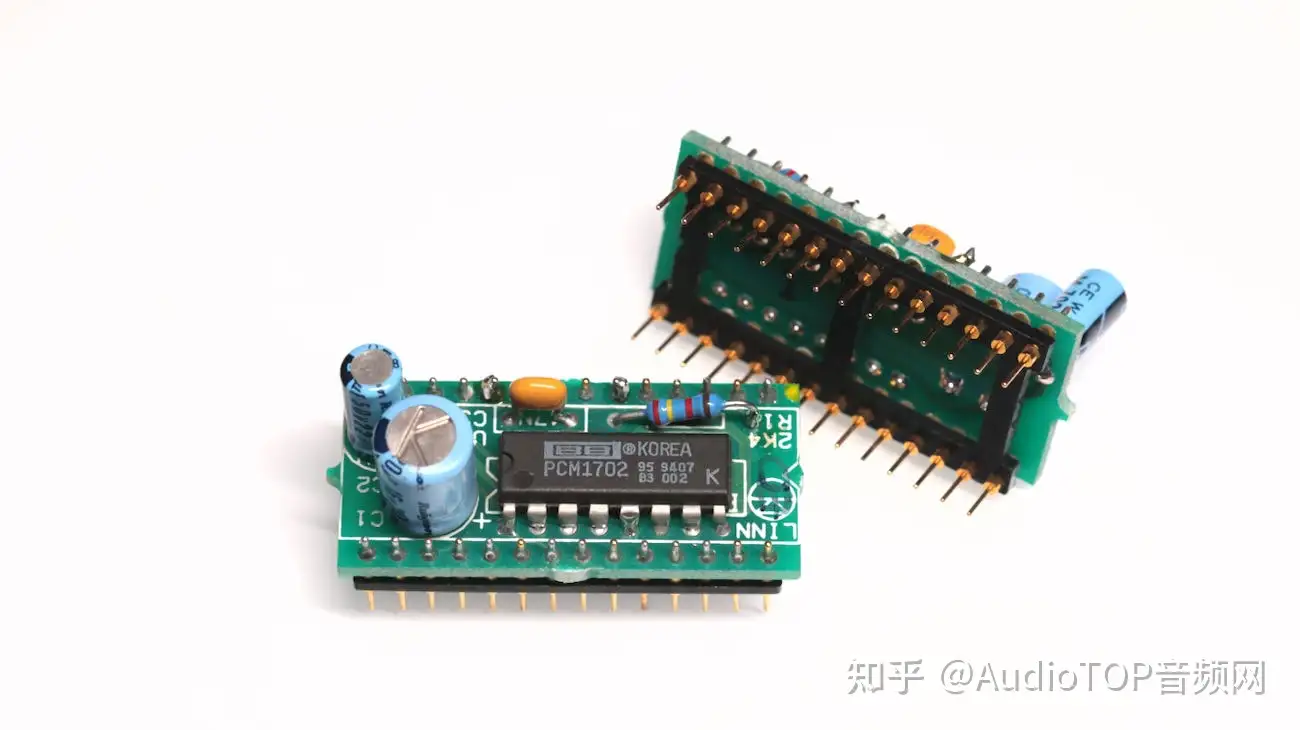

根据比较可靠的信源，S/N1354号之前的机型是PCM63解码和环变电源。但不全是。这是因为后来莲针对NUMERIK的已购用户推出了所谓的升级方案。方案包含两部分：用PCM1702替换PCM63，费用295美刀；用开关电源替换变压器，费用550美刀。可以二选一，也可以全选。
看到这里如果读者想说的是“就这？还要交钱？”，那么我的想法是一样的。从长期视角来看，这两项升级实际上造成了额外的贬值。但当时的用户可不知道其中的子丑寅卯，手里有私房钱的难免小鹿乱撞，把持不住往坑里跳的冲动。
PCM1702是新型号没错，但某些指标相对PCM63却有小幅下降，比如小电平信号的THD+N。此外，输出电流小了，MSB校正没了，内置I/V电阻也没了。
不过，退一步说，就算有缩水但能差到哪儿呢，毕竟莲后来的旗舰机CD12也用1702这片DAC。至于开关电源，则是有利有弊。在音质上有正面作用，但耐用度比不过变压器。

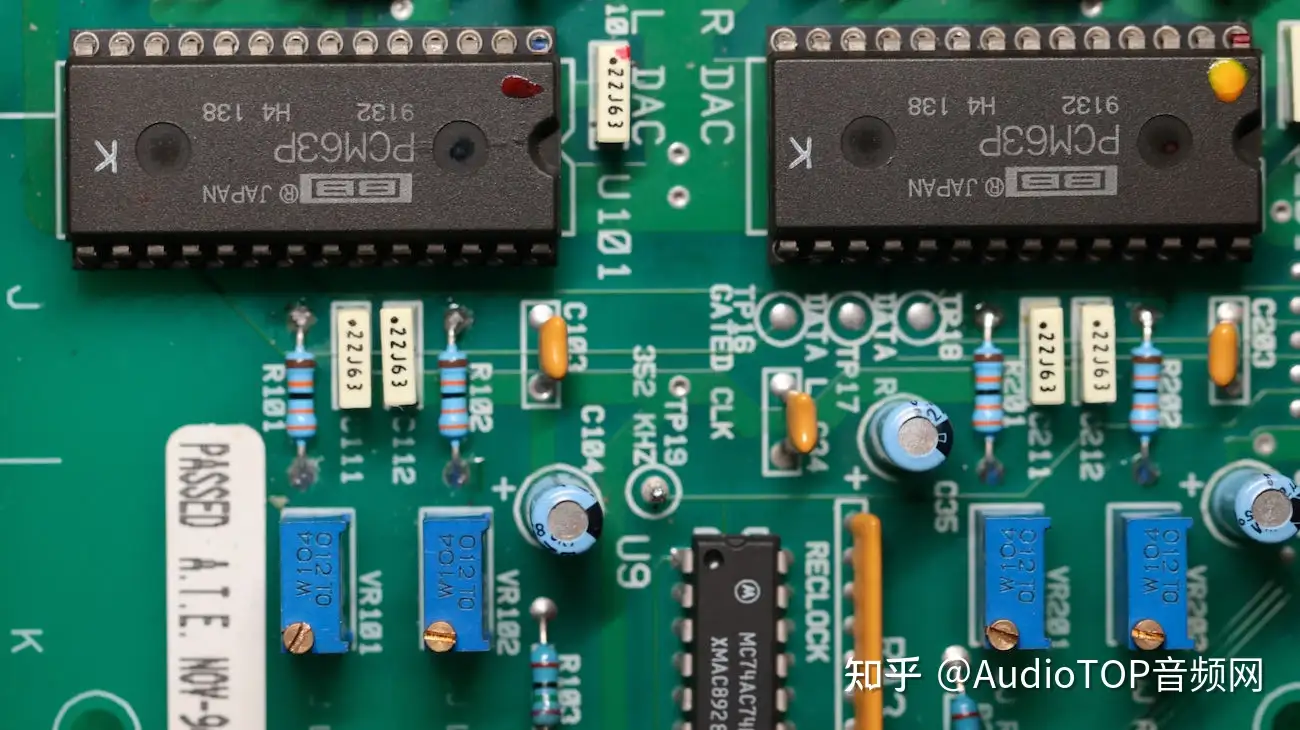

在上述特殊历史背景之下出现的NUMERIK，仿佛有先见之明，自带了变通的属性。任何一版的NUMERIK毫无例外都是采用插拔式安装DAC。因为有原生的插座设计，现在的我们在无损的前提下，至少可以使用三个不同型号的芯片：PCM63/1702/1704。至于其他芯片的转接，取决于脑洞和TB电子元件卖家的勤奋。PCM63是个万能的DAC基础平台，封装尺寸大，几乎什么芯片都能通过转接板去实现兼容。

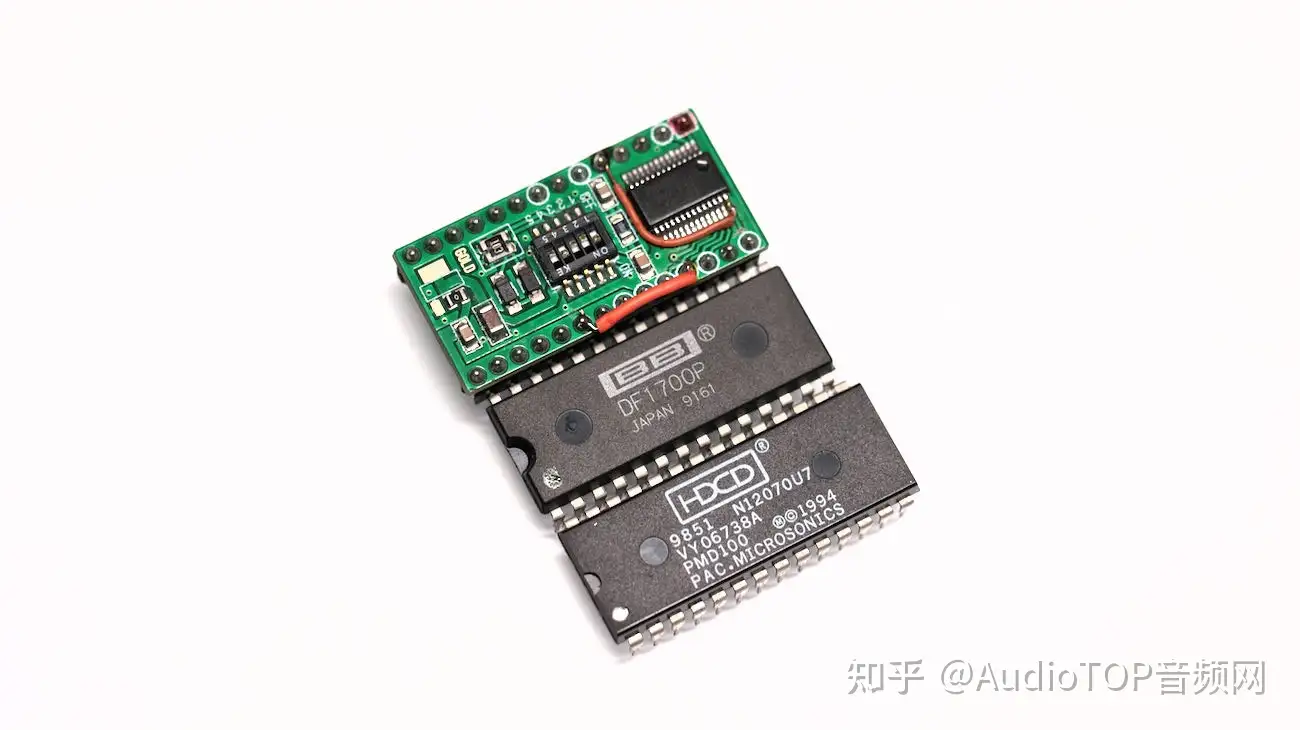

数字滤波器DF1700也是插拔式安装，可以通过转接板更换成DF1704/1706，和PMD100（HDCD Decoder）。这样，两组芯片一排列组合，3x4，就已经产生了12种搭配方案。而当把数字滤波器替换成PMD100时，恭喜你得到了一部CD12（并不是）。
总之，MUMERIK虽然是厂机，但可以玩的花样其实很多。这真是前人种树，后人摘果。
NUMERIK的模拟音频部分的设计比较复杂，风格独特，在这里就长话短说，以后找时间再做详解。

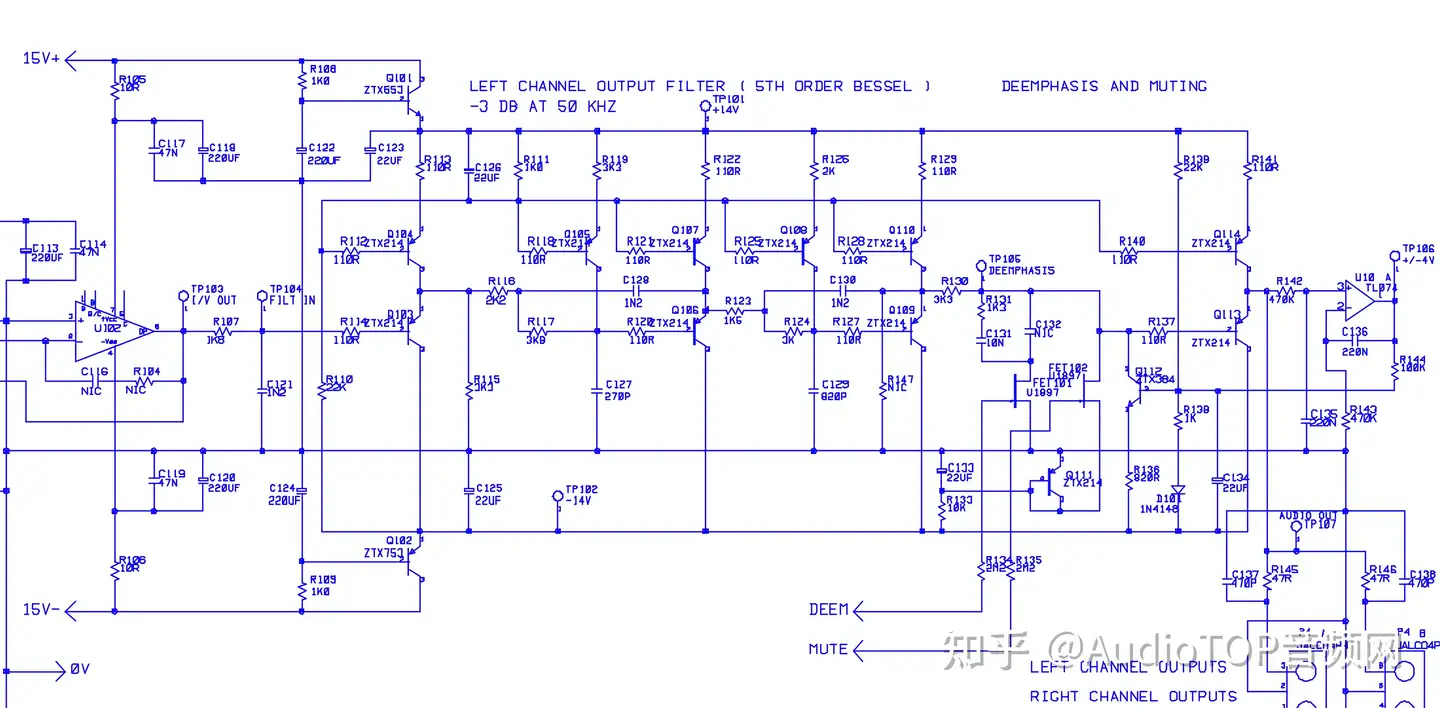

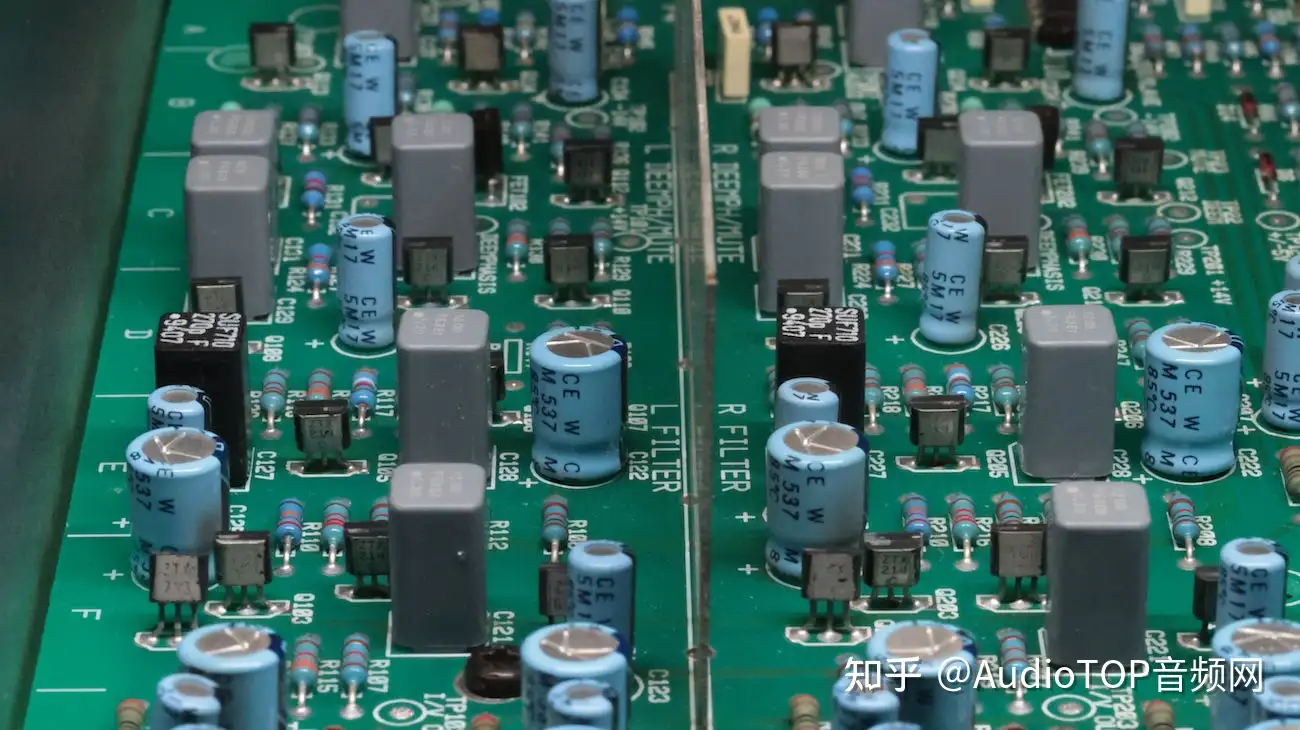

NUMERIK采用运放AD846做电流-电压转换，后续的LPF，也就是电路图中的一大片三极管区域，采用了大量PNP晶体管构成分立电路。三极管厂牌是ZETEX，英国产的优质小功率三极管，时代特色鲜明，同时期的Naim也常用。LPF中的小电容选型讲究，就是那几个其貌不扬的小方柱元件，它们的精度是1%。
这一片电路看上去深奥繁复，随处可见的恒流源参插其间。其实透过枝叶看主干，它们是4级单管射随构成的5阶低通滤波器。最右侧的运放是零电位伺服，因此输出端没有耦合电容，纯直流无交连。左右声道之间有一片金属板隔离墙，用来降低彼此串扰。

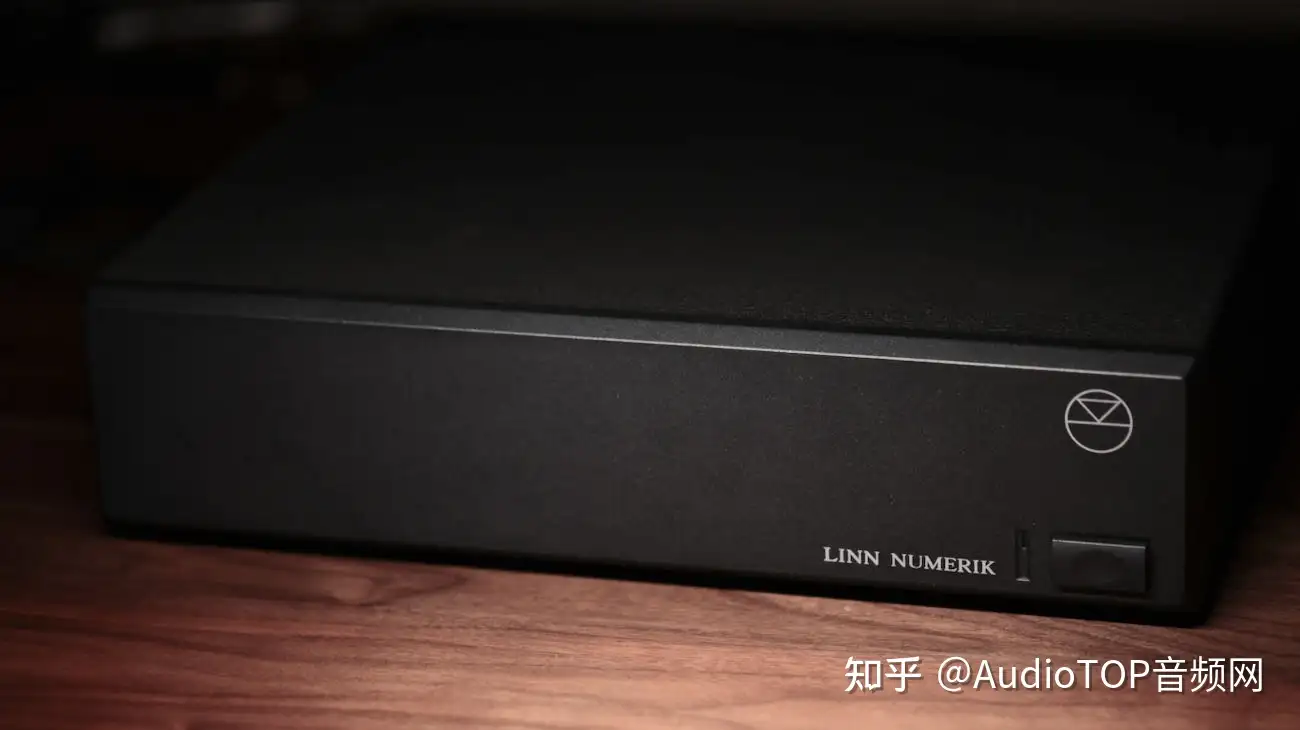

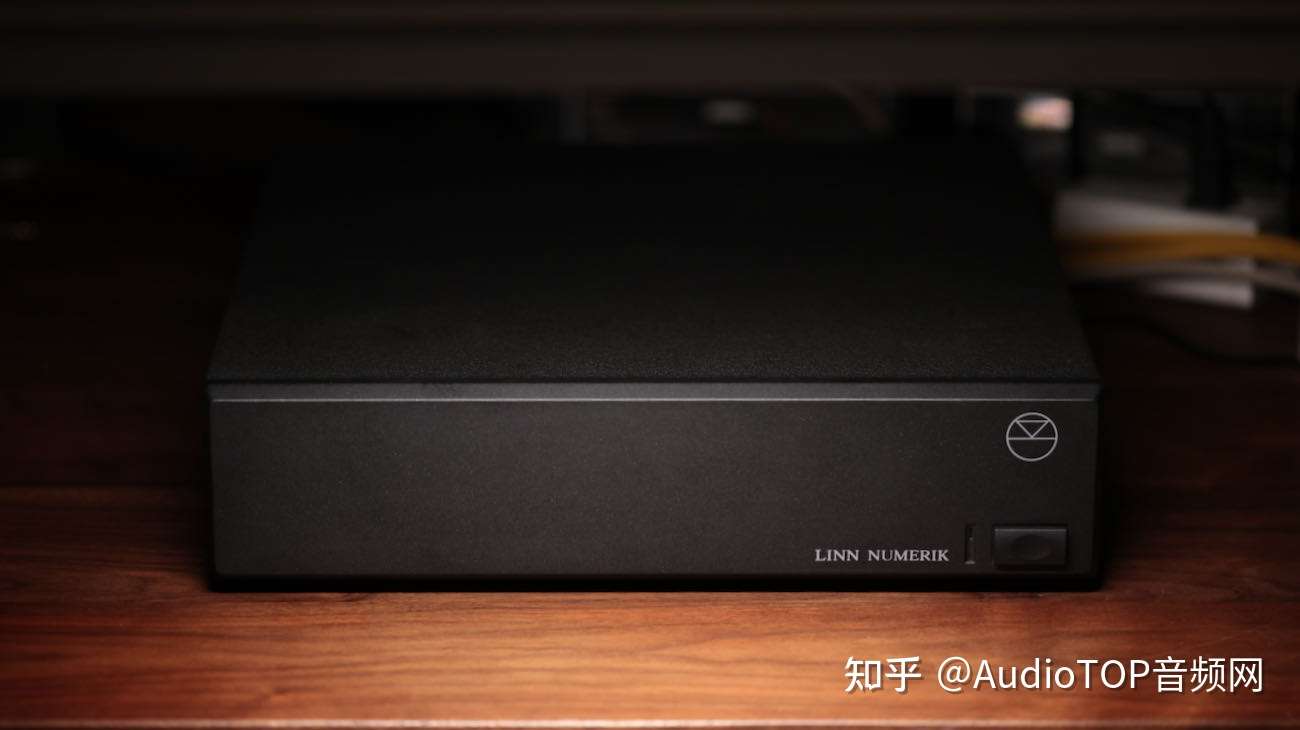

NUMERIK外观是简单的，没有后期机型的花哨设计感。机身和机盖用两张2mm的铝板冲压卷制成型，然后像抽屉一样嵌套式合体。前面板是磨砂铸铝，机盖的表面处理就很有古味，是近似于荔枝纹的漆面，现在这种工艺是很少见了。

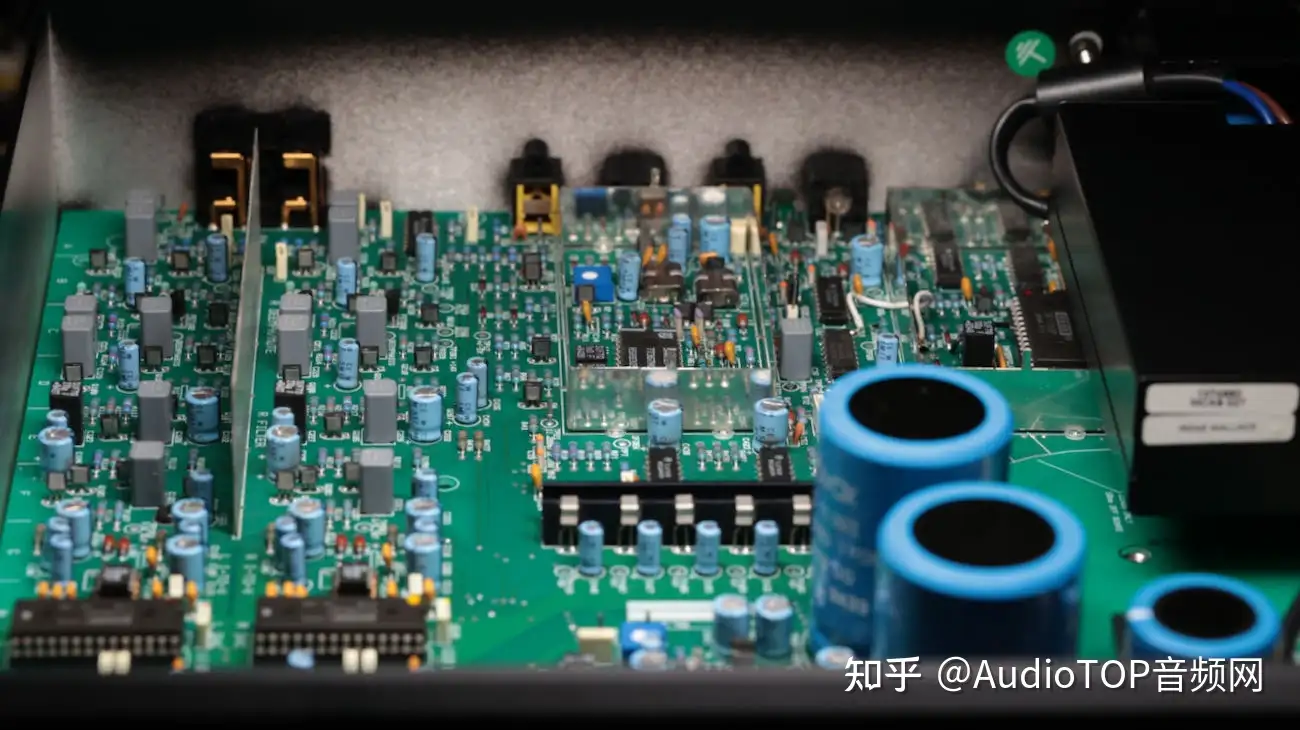

在低调朴素的机壳之内，电路设计复杂且完善，PCB工艺规整稳健，元件档次和焊接质量无可挑剔。NUMERIK是莲的数字音频产品处女作，但起点和完成度都相当高，可称之为用心之作。

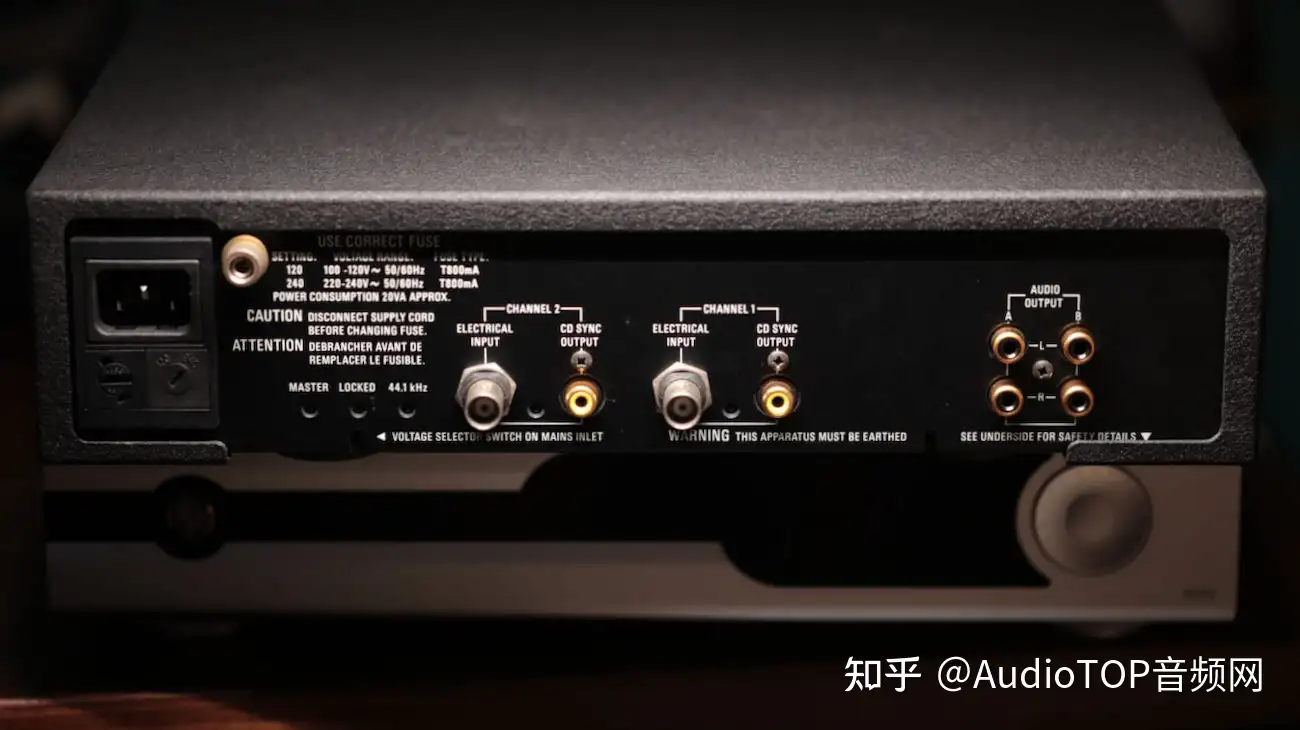

I/O：两组BNC spdif输入和时钟同步信号输出；两组RCA单端模拟输出。
操控：几乎没有任何操控，面板空空如也。
特点：DAC和数字滤波器芯片的兼容性强，玩法丰富多样。
缺点：采样率只支持到48K，渣渣。采样率是这部机的短板，它注定和高码率曲目无缘。
NUMERIK是莲仅有的一部解码器作品，同时也是除了CD12之外，CD产品线中唯二的R2R机型。此外，还有经典DAC芯片的采用，新型电源的尝试，和风格独树一帜、可当做教科书看的电路设计。多重Buff的叠加使它既有代表性，也有独特性。
它的局限性是不支持高采样率曲目，这决定了它的上限，并且在使用中有时会觉得扫兴。
以上就是对莲NUMERIK的介绍。温故而知新，后续是歌诗德R26现代分立电阻R2R解码器的分析。最后我们要把两部产品放在一起对比测试和评价，看一看三十年的时间跨度后，在新技术、新元件、新材料的加持下，R2R这个老而弥新的范式已经走到了何处。请留意。
参考资料：
《DAKK「K」-OR NUMERIK III》LINN PRODUCTS LTD, Oct 28,1991
《Linn Karik/Numerik CD player》Robert Harley, Jan 28, 1992
